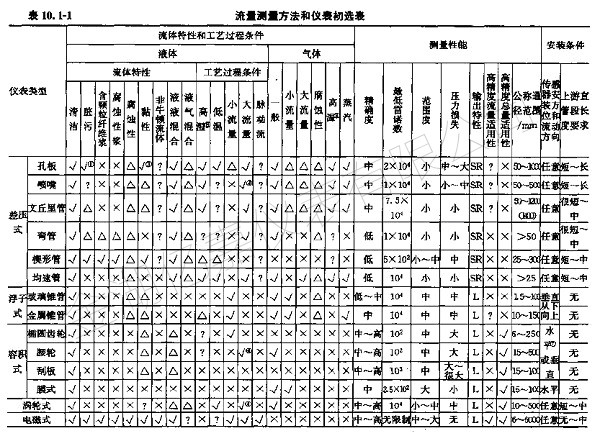

孔板流量計屬于差壓式流量計的一種，與其它差壓式流量計一樣都需要搭配變送器來進行數據的測量，分類及各自特征可見下面表格所示。
孔板流量計，可廣泛應用于石油、化工、天然氣、冶金、電力、制藥等行業中，各種液體、氣體、天燃?xì)庖约罢羝捏w積流量或質量流量的連續測量。但是許多人不知道孔板流量計是怎么計算出來，今天我就和大家探討一下孔板流量計的計算公式簡單來說差壓值要開方輸出才能對應流量
實際應用中計算比較復雜一般很少自己計算的這個都是用軟件來計算的下面給你一個實際的例子看看吧
一．流量補償概述
差壓式流量計的測量原理是基于流體的機械能相互轉換的原理。在水平管道中流動的流體，具有動壓能和靜壓能（位能相等），在一定條件下，這兩種形式的能量可以相互轉換，但能量總和不變。以體積流量公式為例：
Q v = CεΑ/sqr（2ΔP/（1-β＾4）/ρ1）
其中：C 流出系數；
ε 可膨脹系數
Α 節流件開孔截面積，M＾2
ΔP 節流裝置輸出的差壓，Pa;
β 直徑比
ρ1 被測流體在I-I處的密度，kg/m3;
Qv 體積流量，m3/h
按照補償要求，需要加入溫度和壓力的補償，根據計算書，計算思路是以50度下的工藝參數為基準，計算出任意溫度任意壓力下的流量。其實重要是密度的轉換。計算公式如下：
Q = 0.004714187 *d＾2*ε*＠sqr（ΔP/ρ） Nm3/h
也即是畫面要求顯示的0度標準大氣壓下的體積流量。
在根據密度公式：
ρ= P*T50/（P50*T）* ρ50
其中：ρ、P、T表示任意溫度、壓力下的值
ρ50、P50、T50表示50度表壓為0.04MPa下的工藝基準點
結合這兩個公式即可在程序中完成編制。
二．孔板流量計程序分析
1.瞬時量
溫度量：必須轉換成絕對攝氏溫度；即+273.15
壓力量：必須轉換成絕對壓力進行計算。即表壓+大氣壓力
補償計算根據計算公式，數據保存在PLC的寄存器內。同時在intouch畫面上做監視。
2.累積量
采用2秒中一個掃描上升沿觸發進行累積，即將補償流量值（Nm3/h）比上1800單位轉換成每2S的流量值，進行累積求和，畫面帶復位清零功能。
